真空紫外光譜儀Model 235
簡 述：
Model 235 是McPherson 的一款500mm 焦距f/11.4 的Seya-Namioka 結構單色儀。
品 牌：
美國 Mcpherson
產品型號：
- Model 235
真空紫外光譜儀Model 235
Model 235 是McPherson 的一款500mm 焦距f/11.4 的Seya-Namioka 結構單色儀。光學系統置于不銹鋼結構的腔中， 腔內可以達到10-7Torr 的真空度。儀器使用1200g/mm 的光柵時，典型分辨率為0.05nm。入射和出射光束間的夾角為70° 15′。長焦距保證了分辨率的提升和操作空間的增加。不銹鋼結構適合于配合高真空無污染的試驗腔體和微通道板增強探測器使用。Seya-Namioka 結構中所有元件（狹縫和光柵）都置于羅蘭圓上。既保證分辨率，又減小了像散。
主要結構

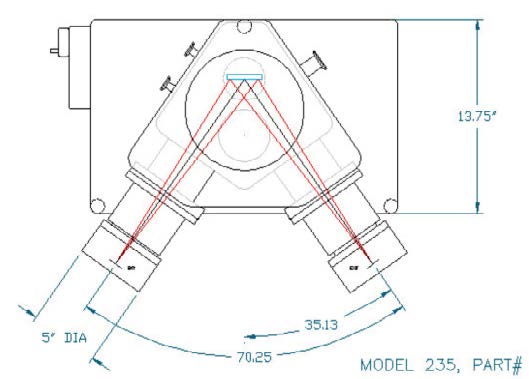

Seya Namioka 結構
Model 235 是McPherson 的一款500mm 焦距f/11.4 的Seya-Namioka 結構單色儀。光學系統置于不銹鋼結構的腔中， 腔內可以達到10-7Torr 的真空度。儀器使用1200g/mm 的光柵時，典型分辨率為0.05nm。入射和出射光束間的夾角為70° 15′。長焦距保證了分辨率的提升和操作空間的增加。不銹鋼結構適合于配合高真空無污染的試驗腔體和微通道板增強探測器使用。Seya-Namioka 結構中所有元件（狹縫和光柵）都置于羅蘭圓上。既保證分辨率，又減小了像散。
主要結構
Seya Namioka 結構
• 單塊凹面光柵完成成像和衍射
• 斜入射
• 一個反射面
• 入射光和衍射光夾角固定約70 度
• 30nm - 近紅外
• 代表型號： 234/302, 235,231
|
型號 |
波段 (nm) |
光譜分辨率 (nm) |
焦長 (mm) |
成像 |
真空 |
高真空 |
光學設計 |
|
235 |
30-1,200 |
0.05 |
500 |
|
o |
o |
Seya-Namioka 結構 |
