雙曝光可見光分幅相機
簡 述：
使用與四分幅相機相同的分光光路，將耦合相機改為雙曝光的CCD 相機，可以獲得最高八分幅的相機。此種相機結構即可以工作在四分幅模式下，也可以工作在八分幅模式下。四分幅畫幅之間最小時間間隔1ns, 八分幅相機的畫幅之間第四和第五幅最小時間間隔為250ns（雙曝光模式），其余畫幅間隔最小1ns。
品 牌：
Zolix
產品型號：
- FC-2-S-VIS
- FC-4-S-VIS
- FC-4-D-VIS
- FC-8-S-VIS
- FC-8-D-VIS
可見光分幅相機（雙曝光）
● 通道數：4 通道
● 畫幅數：4畫幅& 8畫幅
● 空間分辨率: >25lp/mm
● 光譜響應范圍： 350-850nm
● 門控寬度：3ns—DC
● 門控及延遲調節精度：1ns
● 延時調節范圍：0-1s
● 增強器陰極尺寸：18mm
● 增強器最大增益：1*104
● 讀出面陣： 1932*1452 (4X）
4.5um*4.5um 像素
● A/D位：12bit
● 一體化數據采集軟件
使用與四分幅相機相同的分光光路，將耦合相機改為雙曝光的CCD 相機，可以獲得最高八分幅的相機。此種相機結構即可以工作在四分幅模式下，也可以工作在八分幅模式下。四分幅畫幅之間最小時間間隔1ns, 八分幅相機的畫幅之間第四和第五幅最小時間間隔為250ns（雙曝光模式），其余畫幅間隔最小1ns。
此種工作模式的優勢是在減少通道數及硬件成本的基礎上得到更多的畫幅數。

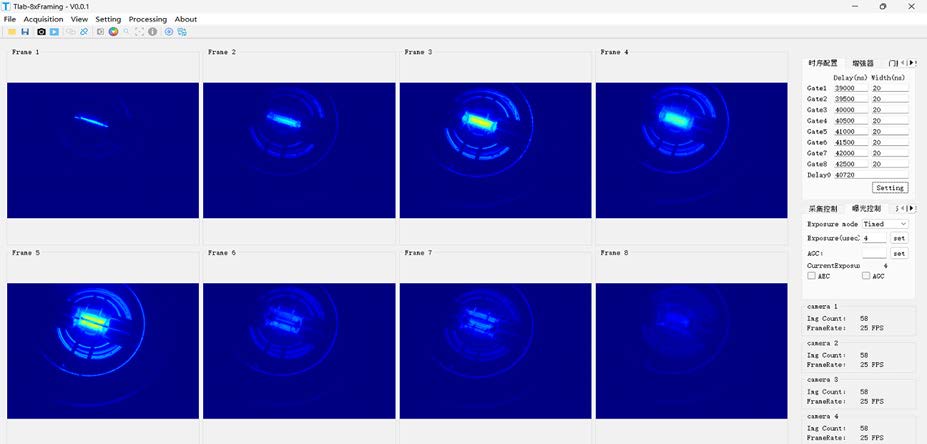

基于4通道八分幅相機的 微秒閃光燈的放電過程測試： 20ns門寬，500ns 畫幅間隔
分幅相機匯總一覽
|
型 號 |
FC-2-S-VIS |
FC-4-S-VIS |
FC-4-D-VIS |
FC-8-S-VIS |
FC-8-D-VIS |
|
主要描述 |
2分幅 |
4分幅 |
4分幅雙曝光 |
8分幅 |
8分幅雙曝光 |
|
單次畫幅數 |
2幅 |
4幅 |
4幅 & 8幅 |
8幅 |
8幅 & 16幅 |
|
光路 |
2路 |
4路 |
4路 |
8路 |
8路 |
|
光路實現方式 |
反射平行分光 |
反射分光 |
反射平行分光 |
光瞳分光 |
光瞳分光 |
|
相機 |
sCMOS 2048*2048 |
sCMOS 2048*2048 |
雙曝光CCD 1932*1420 |
sCMOS 2048*2048 |
雙曝光CCD 1932*1420 |
|
增強器口徑 |
18mm |
18mm |
18mm |
18mm |
18mm |
|
熒光屏 |
P43 |
P43 |
P47 |
P43 |
P47 |
|
最小門寬 |
<3ns |
<3ns |
<3ns |
<3ns |
<3ns |
|
耦合方式 |
光纖面板 |
光纖面板 |
鏡頭耦合 |
面板耦合 |
鏡頭耦合 |
|
分辨率 |
>=30lp/mm |
>=30lp/mm |
>=30lp/mm |
>=30lp/mm |
>=30lp/mm |
|
最小固有延遲 |
<120ns |
<120ns |
<36.5u+4us |
<120ns |
<36.5us+4us |
|
Jitter （觸發輸入與輸出） |
典型值<100ps，最大<200ps |
||||
|
延遲及門控精度 |
Step：1ns |
||||
|
最小畫幅間隔 |
1ns |
1ns |
1-4 & 5-8：1ns 4-5：300ns |
1ns |
1-4 & 5-8：1ns 4-5：300ns |
