OmniFluo900系列熒光光譜儀
- OmniFluo900
開放設計
OmniFluo900 系列以開放式設計為原則，以我公司20 年豐富的光譜系統設計、制造及品控經驗為基礎，搭配時間分辨率達到皮秒量級的時間相關單光子計數器，可方便地實現熒光（Fluorescence）光譜、激光誘導熒光（LIF）光譜、光致發光（PL）、電致發光（EL）光譜及熒光量子產率（QY） 等多種穩態、瞬態測試功能。
高端性能
OmniFluo900 系列熒光光譜儀是以穩態熒光功能為基礎，瞬態熒光功能為主導的多功能熒光測試平臺。本系統采用高性能Omni-λ 系列影像校正單色/ 光譜儀、高亮度復色光源及多波長單色光源、高靈敏度單光子探測器和大容量樣品室為核心部件， 配合精心優化的激發與發射光路設計，顯著地提高了熒光信號探測的靈敏度，純水拉曼信噪比可達10000:1 以上。
多維表征
本系列熒光光譜儀，可搭配顯微光路實現顯微光譜測試， 另可搭配牛津儀器（Oxford Instruments）公司的溫控單元及濱松（Hamamatsu）公司的各類高靈敏度探測器，實現顯微（高空間分辨）、寬波段、變溫測試等多個維度的光譜測量，對于研究樣品組分、分析發光動力學、理論研究提供保障。

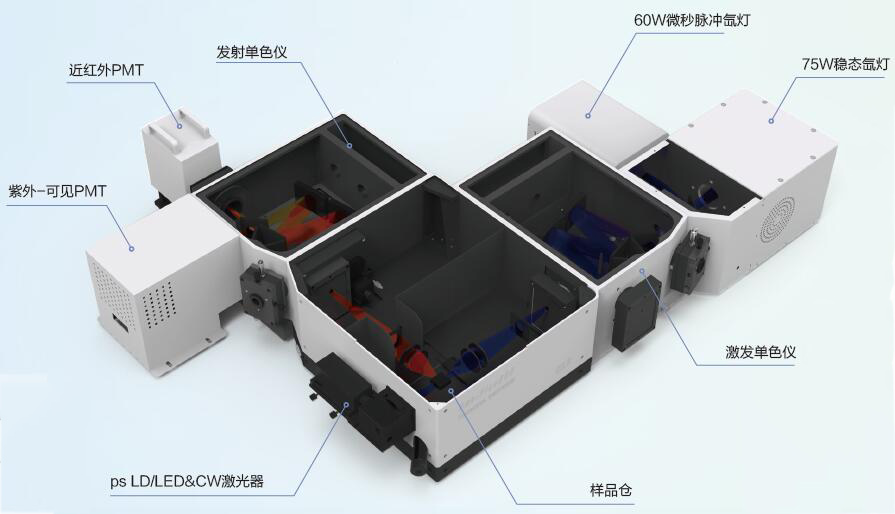

光譜儀架構
探測器
標配制冷型光電倍增管，探測范圍185-900nm， 采用TE 制冷，制冷溫度-10℃，制冷后可使PMT（標配）的輸出暗計數小于100CPS。
另有豐富的探測器擴展選配： 紫外- 近紅外PMT、近紅外PMT、TE 制冷型InGaAs 探測器等（詳見配置表）。
單光子計數器
OmniFluo900 熒光光譜儀根據穩態、瞬態測試需求配置DCS210PC 用于穩態熒光測試，DCS900PC 用于穩態- 瞬態熒光測試， 可實現從數百皮秒到秒量級的壽命測量。
DCS210PC 和DCS900PC 的飽和計數率達到100MHz，遠高于任何PMT 的飽和輸出；后者采用時間相關單光子計數的原理實現熒光壽命測試，其時間分辨率高達16ps。同時，完善的信號輸入端可匹配不同阻抗的信號，識別上升沿/ 下降沿，并在±2V 內設置閾值，可在*大程度上匹配各種光子計數型輸出的探測器。
樣品倉
熒光樣品室是熒光測試系統中不可或缺的組成部分，合理的結構設計可以獲得更好的測試效果。此熒光樣品倉配備大口徑熔融石英透鏡組，具有信號收集能力。
•激光耦合：外掛激光耦合支架，使得激光沿光路中心高聚焦至樣品中心，另有環形漸變中性密度衰減片，輕松控制激光器的功率/ 能量輸出。
75W 氙燈， 光譜范圍200~1800nm，獨特設計高反射率離軸橢圓面鏡將氙燈輸出光聚焦到單色儀中，確保在入口狹縫處的聚焦角與單色儀收光角匹配，達到最佳收集效率；采用穩壓電源控制氙燈輸出功率，確保光源工作的穩定度。
激發/ 發射單色儀
OmniFluo 中的單級單色儀320mm 焦距或雙級聯單色儀2×180mm 焦距，均采用影像校正技術，*大程度抑制像散，雜散光抑制比10-5（雙級聯單色儀雜散光抑制比10-9）。光譜儀分辨率優于0.1nm， 波長準確度: ±0.2nm， 波長重復性: ±0.1nm，*小掃描步長： 0.005nm。采用三光柵塔臺結構，可以安裝三塊不同波段光柵滿足寬光譜測試需求，同時六檔濾光片輪自動切換，消除多級衍射光及雜散光，標準配置電動狹縫0.01~3mm 連續可調。
|
系統性能及指標 |
|
|
穩態測試 發射光譜：200-870nm（選配探測器可拓寬光譜范圍），激發光譜：200-800nm |
|
|
光譜分辨率 0.08nm@435.84nm |
|
|
水拉曼信噪比① ＞ 10000:1 |
|
|
瞬態測試 MCS：10us-10s，TCSPC：500ps-ns-us-10s |
|
|
擴展功能 多種激發源擴展，近中紅外光譜測試，變溫光譜測試，顯微光譜測試，量子產率測試 |
|
|
激發光源 |
|
|
穩態氙燈 功率：75W，輸出光譜范圍：200nm-1800nm，燈杯光學設計，耦合效率高于 90% |
|
|
脈沖光源 微秒脈沖氙燈，皮秒脈沖激光器，皮秒脈沖 LED，超連續譜光源，OPO 波長可調諧納秒激光器等 |
|
|
其他光源 連續激光器：如 808nm、980nm 激光器，小型 X 射線光管，燈泵浦納秒 DPSS 激光器等 |
|
|
光譜儀 |
|
|
光路結構 Czerny-Turner（CT）光路設計 |
|
|
重要指標② 焦距：320mm，雜散光：1*10-5，光譜分辨率：0.08nm，波長準確度：±0.2nm，波長重復性：±0.1nm |
|
|
激發光柵：1200g/mm@300nm 閃耀，600g/mm@500nm 閃耀 光柵配置 發射光柵：1200g/mm@500nm 閃耀，600g/mm@750nm 閃耀，300g/mm@1250nm 閃耀 |
|
|
樣品倉 |
|
|
樣品架 標配：液體、粉末、薄膜樣品架；選配：旋轉樣品架、磁攪拌樣品架、水浴加熱樣品架 |
|
|
遮光板 配備自動遮光板，防止更換樣品時探測器曝光 |
|
|
探測器 |
|
|
光電倍增管 標配：TE-PMT-CR131：185-900nm |
|
|
選配：TE-PMT-R13456：185-980nm，TE-PMT-R2658：185-1010nm，TE-PMT-H10330C-75：950- 1700nm，LN-PMT-R5509-73：300-1700nm |
|
|
模擬探測器 TE-InGaAs 探測器：800-1700nm，TE-InGaAs 探測器：800-2600nm，LN-InSb 探測器：1000-5500nm |
|
|
數據采集 |
|
|
單光子計數器：計數率：100Mcps，采樣速率：1MB/S，四通道模擬輸入：1-10V，AD 分辨率：16bits 光子計數采集 時間相關單光子計數器：計數率：100Mcps，分辨率：16/32/64/128/256/512/1024ps，通道數：65535 |
|
|
模擬信號采集 鎖相放大器：頻率范圍：50mHz-120kHz，動態儲備：>100dB，增益穩定性：<5ppm/℃ |
|
|
電腦及軟件 |
|
|
標配電腦 Intel i3 雙核 CPU、4G 內存、顯示器 1920*1080 分辨率 |
|
|
標配操作系統 Windows 10 Home Edition |
|
|
穩態測試功能：激發掃描，發射掃描，同步掃描，三維掃描 ZolixScan 控制軟件 瞬態測試功能：動力學掃描，壽命掃描，時間分辨光譜掃描 數據處理功能：量子產率計算，TRES Slicing，光譜校正 可選功能：偏振測試，溫度控制掃描 |
|
|
光學平臺 |
|
|
阻尼隔振光學平臺 尺寸（L×W×H）：1500mm×1000mm×800mm，可固定數據采集器、驅動電源等 |
