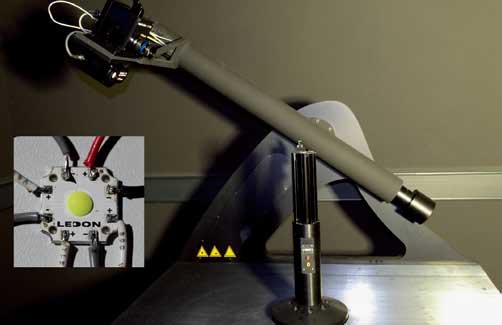

光源近場測量系統
簡 述：
該設備可以實現光源的遠場測試，另外通過可選附件，可以拓展測試光源的近場，多光譜Raydata，BSDF等測試，實現一站式完全光源的全數據表征；
品 牌：
丹麥 Viso
產品型號：
- Gonio-2Pi
光源近場測量系統主要功能
該設備可以實現光源的遠場測試，另外通過可選附件，可以拓展測試光源的近場，多光譜Raydata，BSDF等測試，實現一站式完全光源的全數據表征；
主要應用

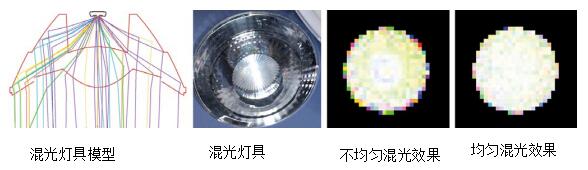

對于LED車燈照明，醫院照明燈，通常通過封裝多種波長的芯片和熒光粉來提升光色參數品質，通過燈具混光設計，來得到優質的照明品質；Gonio-2Pi提供多波長的近場/遠場的Raydata測試，可以提供各波長的光線集模型，從而為高品質的照明燈具設計提供光線模型；
該設備可以實現光源的遠場測試，另外通過可選附件，可以拓展測試光源的近場，多光譜Raydata，BSDF等測試，實現一站式完全光源的全數據表征；
主要應用
對于LED車燈照明，醫院照明燈，通常通過封裝多種波長的芯片和熒光粉來提升光色參數品質，通過燈具混光設計，來得到優質的照明品質；Gonio-2Pi提供多波長的近場/遠場的Raydata測試，可以提供各波長的光線集模型，從而為高品質的照明燈具設計提供光線模型；

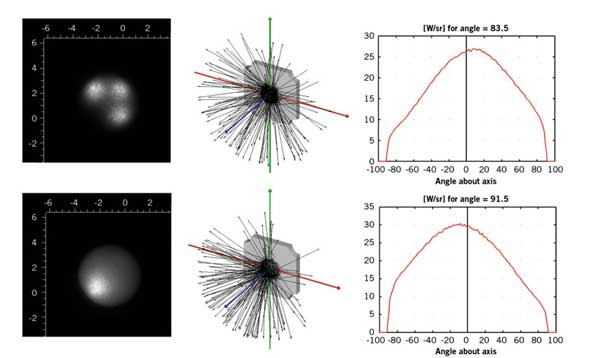

多芯片封裝LED芯片近場測試
左上:488nm芯片輻射圖像；中上：488nm芯片光線集；右上：83.5°C面的光強角度分布；
左下:630nm芯片輻射圖像；中上：630nm芯片光線集；右上：83.5°C面的光強角度分布；
技術規格
| Gonio-2Pi | Si 版本 | BSDF版本 |
| 尺寸（臂長） | 1500mm x 875mm x 2070mm | |
| 占地尺寸 | 2215 mm x 875 mm | |
| 電氣柜尺寸 | 600mm x 550mm x 1300mm | |
| 重量 | 350kg(主機)+100kg(電氣柜) | |
| 工作距離 | 700mm可調 | |
| 850mm 可調XL 版本 | ||
| 角分辨率 | 10-4°內部，10-2°外部 | |
| 探測器 | Luca成像亮度計 | 濱松PMT |
| 動態范圍 | 12Bits/18Bits | |
| 可選探頭 | Spec’3-光譜儀 | |
| Spr’3-光譜輻射度計 | ||
| frc’3-輻射度計/光度計 | ||
| 光譜 | 高質量V(λ) RGB或者多色Ray Data |
|
| 光源 | 白光光源/半導體激光器 | |
| 空間分辨率 | <0.03mm | |
| 輸出格式 | 通用orf格式，支持主流的光學模擬軟件 | |
