腔外式X射線及真空紫外系列CCD相機
簡 述：
Andor iKon SO/SY 系列CCD 相機，專門針對X 射線、極紫外、真空紫外光譜探測而設計。采用BN、FI 或者DD 系列芯片來滿足不同波段的探測需求。相機采用6 英寸可旋轉刀口CF152 真空法蘭，可輕易安裝到真空腔或者真空單色儀上使用。
品 牌：
英國 Andor
產品型號：
- iKon SO/SY 系列
Andor iKon SO/SY 系列CCD 相機，專門針對X 射線、極紫外、真空紫外光譜探測而設計。采用BN、FI 或者DD 系列芯片來滿足不同波段的探測需求。相機采用6 英寸可旋轉刀口CF152 真空法蘭，可輕易安裝到真空腔或者真空單色儀上使用。
主要特點
• 6 寸CF152 刀口真空法蘭
• 峰值量子效率95%
• 極低的讀出噪聲
• 半導體制冷溫度-100°更低的暗噪聲
• 13.5μm 像元，更高的分辨率
• Crop mode 讀出模式，每秒高達上千幀的采集速度
• USB2.0 數據接口
• 集成濾光片卡槽
技術參數指標
|
芯片類型 |
DO934/DY934 |
DO936/DY936 |
|
|
有效像素 |
1024×1024 |
2048×2048 |
|
|
像元尺寸 |
13μm×13μm |
13.5μm×13.5μm |
|
|
滿井容量 |
100,000e- |
||
|
探測面尺寸 |
13.3mm×13.3mm |
27.6mm×27.6mm |
|
|
*低制冷溫度 |
-100℃ |
-55℃ |
|
|
讀出速度 |
5MHz |
||
|
讀出噪聲 |
2.9e- |
||
|
幀頻 |
4.4fps |
0.95fps |
|
iKon SO 系列（DO系列）為不帶鈹窗，iKon SY 系列（DY 系列）為帶鈹窗。

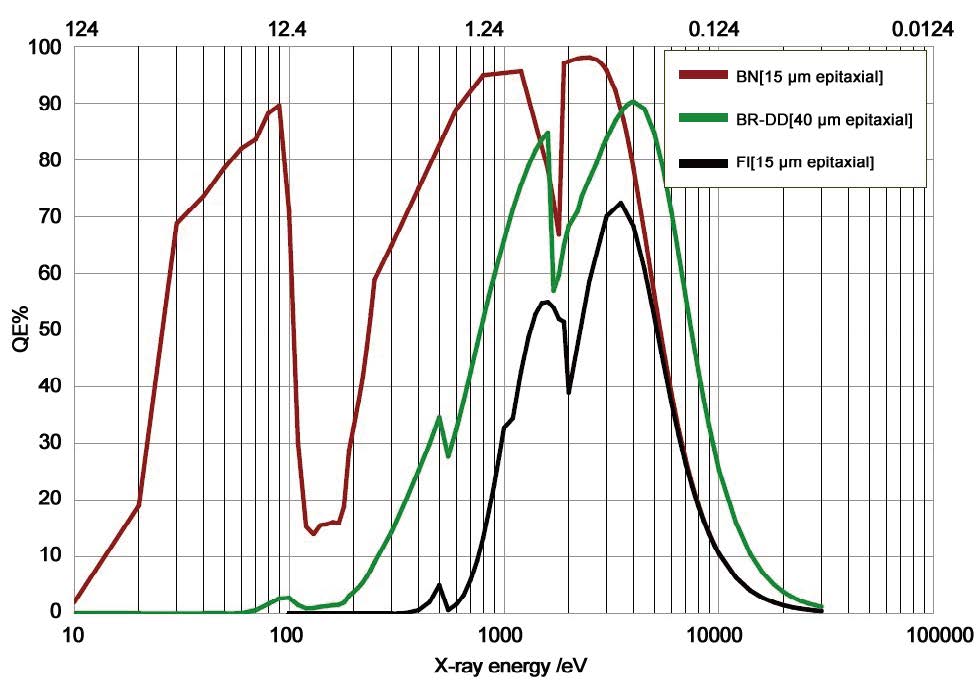

量子效率曲線
