DH320T光譜ICCD探測器
- DH320T
|
型號 |
320T |
|
|
像增強器直徑 |
φ18mm |
φ25mm |
|
像素 |
1024×255 |
1024×255 |
|
有效像素 |
690×255 |
960×255 |
|
像元尺寸 |
26μm×26μm |
26μm×26μm |
|
有效探測面尺寸 |
18 mm×6.7 mm |
25 mm×6.7 mm |
|
最大讀出速度 |
5MHz |
|
|
光譜采集速度 |
323sps（FVB） 3571 sps(Crop 模式 5 rows) 26590 sps( 快速動力學模式 2 rows) |
|
|
最小讀出噪聲 |
＜ 7 e- |
|
|
像素阱深 |
500,000e- |
|
|
光纖錐放大比例 |
1:1 |
|
|
最低制冷溫度 |
-40℃ |
|

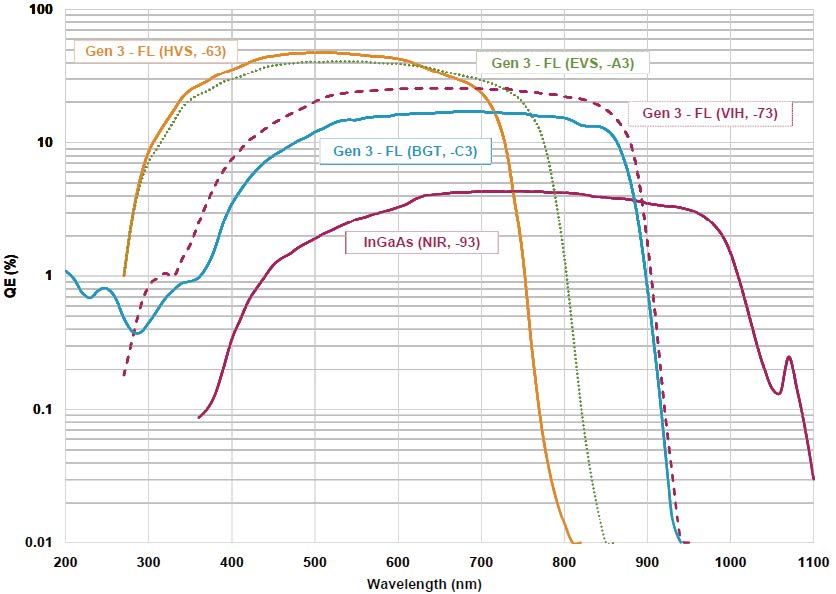

三代像增強器量子效率曲線
|
型號 |
18-03 |
18-04 |
18-05 |
18H-13 |
18H-83 |
18-E3 |
|
有效孔徑 |
φ18mm（25mm 直徑可選） |
|||||
|
熒光屏類型 |
P43 |
P46 |
P43 |
P43 |
P43 |
P43 |
|
入射窗口 |
Quartz |
Quartz |
MgF2 |
Quartz |
Quartz |
Quartz |
|
峰值量子效率 |
18 |
18 |
15 |
13.5 |
25 |
22 |
|
波長范圍 |
180nm ~ 850nm |
180nm ~ 850nm |
120nm ~ 850nm |
180nm ~ 920nm |
180nm ~ 850nm |
180nm ~ 850nm |
|
最短快門時間 |
＜ 2ns |
＜ 2ns |
＜ 5ns |
＜ 50ns |
＜ 100ns |
＜ 2ns |
|
最大相對增益 |
＞ 1000 |
＞ 500 |
＞ 1000 |
＞ 850 |
＞ 500 |
＞ 300 |
|
等效背景照度 |
< 0.2 e-/pix/sec |
|||||
|
最大光陰級重復頻率 |
Intelligate Off: 500KHz 連續模式 Intelligate On: 5KHz 連續模式 |
|||||
|
型號 |
18-63 |
18-73 |
18-93 |
18-A3 |
18-C3 |
|
有效孔徑 |
φ18mm（25mm 直徑可選） |
||||
|
熒光屏類型 |
P43 |
||||
|
入射窗口 |
Glass |
Glass |
Glass |
Glass |
MgF2 + F/O +Lumogen |
|
峰值量子效率 |
＞ 47.5 |
＞ 25.5 |
＞ 4 |
＞ 40 |
＞ 17 |
|
波長范圍 |
280nm ~ 760nm |
280nm ~ 910nm |
380nm ~ 1090nm |
280nm ~ 810nm |
200nm ~ 910nm |
|
最短快門時間 |
＜ 2ns |
＜ 2ns |
＜ 3ns |
＜ 2ns |
＜ 3ns |
|
最大增益 |
＞ 200 |
||||
|
等效背景照度 |
< 0.1 e-/pix/sec |
< 0.3 e-/pix/sec |
< 2 e-/pix/sec |
< 0.2 e-/pix/sec |
< 0.3 e-/pix/sec |
|
最大光陰級重復頻率 |
Intelligate Off: 500KHz 連續模式 Intelligate On: 5KHz 連續模式 |
||||
