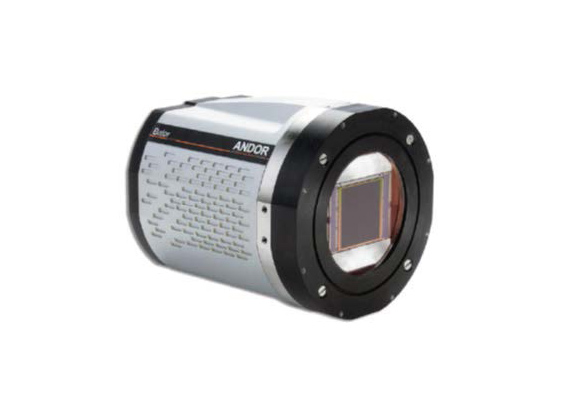

Balor超大視場sCMOS相機
- Balor
Balor—超大視野、快速讀出sCMOS
現代很多科研級成像應用面臨許多挑戰，不僅需要分辨率高、視野大、靈敏度高—— 同樣也一樣需要速度快。然而，大面積CCD 技術在這方面的性能有限，通常需要40 秒讀出一幅低噪音的單張圖像。全新的Balor sCMOS 平臺解決完美解決了這個問題，非常適合測量從毫秒到幾十秒時間尺度內的光度和天體觀測的變化。
幀速 （圖像ROI: 卷簾快門 [ 全局快門]）
|
|
*大幀速（fps） |
|
|
ROI 尺寸（WxH） |
16bit 100% Duty Cycle |
16bit |
|
4128*4104 |
54[34] |
44[34] |
|
2048*2048 |
108[68] |
88[68] |
|
1920*1080 |
205[126] |
167[127] |
|
1024*1024 |
216[132] |
176[134] |
|
512*512 |
431[252] |
350[258] |
|
128*128 |
1684[785] |
1337[840] |
|
128*128 |
1684[785] |
1337[840] |
技術參數
|
傳感器類型 |
大面陣、前照式 sCMOS |
|
芯片大小 |
4128 (W) x 4104 (H) |
|
像元尺寸 |
12 x 12 um |
|
圖像區域 |
49.5 mm x 49.2 mm (69.9 mm 對角) |
|
讀出模式 |
滾動和全局快門 |
|
系統窗口類型 |
AR 涂層 UV 級熔融石英窗 (>98% 透射率) |
|
接口 |
CoaXPress (4 通道 CXP-6) |
|
I/O |
Fire Row1, Fire Row N, Fire All, Fire Any, Arm, Shutter, Ext Trigger |
|
觸發模式 |
內部、外部、外部啟動、外部曝光、軟件 |
關鍵特性：
|
超大視野 |
對角線70 毫米的sCOMS 傳感器以高分辨率覆蓋更大的視野，改善了檢測統計數據。適合大視野測量 |
|
快速傳感器讀出 |
Balor 17F-12 每幀讀數僅需18.5 毫秒，可以測量大范圍時間尺度的變化， 包括快速的太陽動力學。 也可以通過使用更長的曝光（10 - 60 s）來*大化提高SNR，并且幀周期仍然比CCD更快 - 是觀測系外行星的理想選擇！ |
|
擴展動態范圍 |
大像元提供大的滿阱容量和片上多級放大器設計確保從噪聲極限到飽和極限的整個光度范圍可以捕捉在同一張圖像里。擴展動態范圍與增強的頭部智能相輔相成，提供 > 99.7% 的線性度, 可在整個信號范圍內實現無與倫比的定量測量精度。 這種能力非常適用于各種幅度的光線曲線測量。 |
|
低噪聲 |
并行讀出架構和創新的像素設計使Balor 能夠實現極低的讀取噪聲性能小于三個電子, 同時仍然達到*快讀出幀頻。非常適合探測小型太陽系星體的微弱信號 |
|
真空傳感器外殼 |
其他制造商的sCMOS 相機使用O 圈密封，回填式傳感器外殼容易受潮， 需要日常的廠商維護。Andor 是的真空封裝sCMOS 相機制造商，基于我們經過驗證的超精密工藝，提供卓越的制冷和保護方案。真空環境將始終保持穩定。 |
|
無機械快門 |
涉及頻繁使用機械快門的應用，需要更換快門和一定的停機時間。 Balor 提供傳感器滾動和全局快門選項，從而克服了對機械快門的需求。此外， 這避免了與虹膜快門相關的曝光梯度效應，因此更有利于精確的測光 |
|
IRIG-B GPS 時間戳 |
圖像GPS 時間戳，分辨率為10ns，可同步多臺儀器和多個觀測站 |
制冷方式及規格
Balor 有兩種制冷方式：水制冷和Flexi 制冷。 Flexi 提供風和水制冷功能，
兩種型號都提供相同的-30℃水制冷溫度。 但是，水制冷機型不帶通風孔。
下表提供了在不同環境條件下選擇可用傳感器制冷設定點的指南。 該表還顯示了建議的液體溫度，*小流速為2 L·min-1，以便為僅水制冷和Flexi 冷卻系統實現-30℃的傳感器溫度。
|
傳感器溫度 |
-30℃ ( 水) |
-10℃ ( 風) |
0℃ ( 風) |
|
高度 |
水制冷 ( 推薦制冷溫度) |
風制冷( 環境*高溫度) |
|
|
海平面 |
16℃ |
25℃ |
30℃ |
|
< 3000 m |
16℃ |
15℃ |
20℃ |
|
< 6000 m |
16℃ |
5℃ |
10℃ |
高級性能規格:
|
|
滾動快門 |
全局快門 |
|
暗電流 |
0.35 e-/pix/sec (@ 0º)0.08 e-/pix/sec (@-10º)0.03 e-/ pix/sec (@-30º) |
0.5 e-/pix/sec (@ 0º)0.15 e-/pix/sec (@-10º)0.065 e-/pix/sec (@-30º) |
|
讀出噪聲 (e-) 中值 |
2.9 e- |
4.3 e- |
|
滿阱容量 |
80 000 e- |
|
|
QE 峰值 |
61% (@ ~ 600 nm) |
|
|
光子響應非均勻性(PRNU) |
< 0.5% (@ 半阱) |
|
|
響應區域 |
用戶定義, 1 像素粒度 |
|
|
線性度 |
> 99.7% |
|
|
數據范圍 |
16-bit |
|
|
F- 數 |
0.35 ( 錐角 110° ) |
|
