2軸激光掃描振鏡
- MOVIA
- Versia 2D
- Lightning II 2D
Novanta公司旗下的英國Cambridge Technology的提供高精度激光振鏡掃描頭，其2D系列振鏡包含三個系列：
-MOVIA緊湊型振鏡掃描頭
-Versia 2D高級多用途振鏡掃描頭
- Lightning II 2D旗艦高精度高速振鏡掃描頭

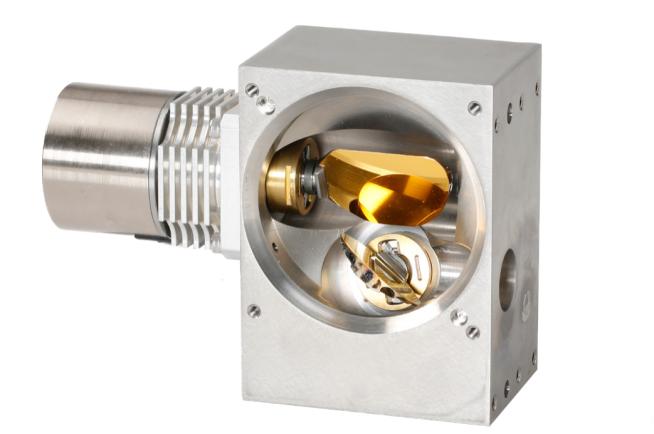

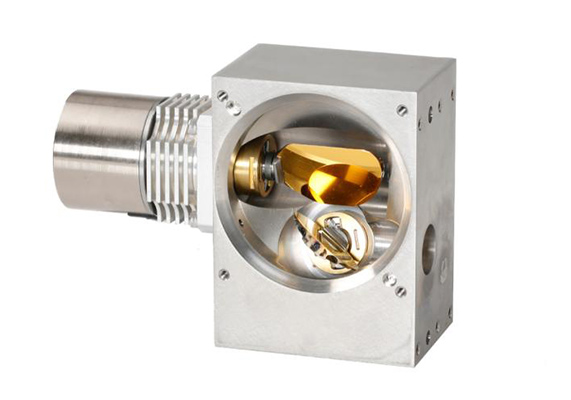

MOVIA緊湊型振鏡掃描頭
MOVIA緊湊型振鏡掃描頭突出優點是經濟，穩定和高效，其緊湊型的結構非常適合于諸如激光打標，激光微加工等多種應用
|
規格 |
MOVIA-2D-10 mm |
|
鏡片通光孔徑 |
10mm |
|
掃描類型 |
矢量掃描 |
|
掃描角度 |
±20° |
|
光束位移 |
12.05 mm |
|
步進響應時間(全角度1%) |
<210μs |
|
常規打標速度 |
3m/s （使用160mm F-Theta鏡頭） |
|
常規定位速度 |
16m/s |
|
重復精度 |
<3.5 μrad |
|
跟隨誤差 |
<130μs |
|
線性度 |
>99.9%（在20°掃描范圍內） |
|
波長選項+最大功率 |
CO?激光 :9.2-10.6μm最高125W；光纖激光：1040-1090nm最高125W |
|
綠光：532nm|請與廠家確認 紫外：353-357nm|請與廠家確認 |
|
|
增益誤差 |
<5 mrad |
|
零點漂移 |
<5 mrad |
|
長時間漂移 |
<100 μrad |
|
長時間比例漂移 |
<150 ppm （30分鐘預熱后，24小時運行，單軸） |
|
溫度偏差漂移 |
<20 urad/*c |
|
溫度比例漂移 |
<20 ppm/℃ |
|
指令比特率 |
16位 |
|
通信接口 |
XY2-100 |
|
IP等級 |
IP50 |
|
電源需求 |
±15V,3A RMS |
|
工作溫度 |
15°℃-35*℃ |
|
重量(近似值) |
1.5kg |
|
尺 寸 ( L x W x H） |
114mmx94mmx86mm |

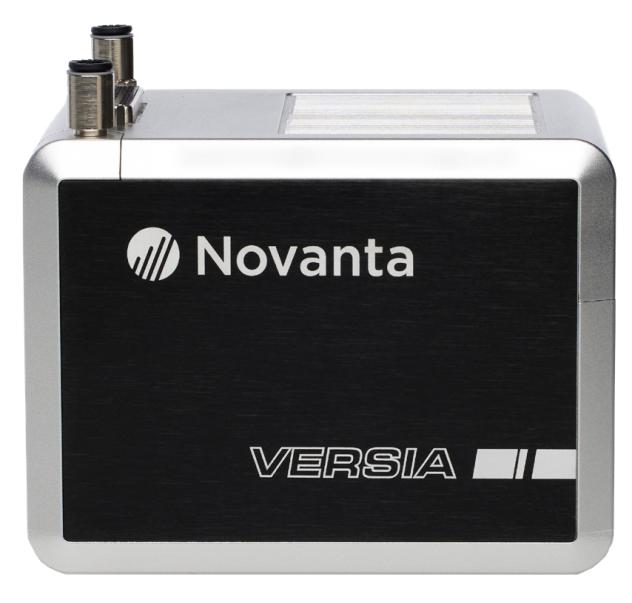

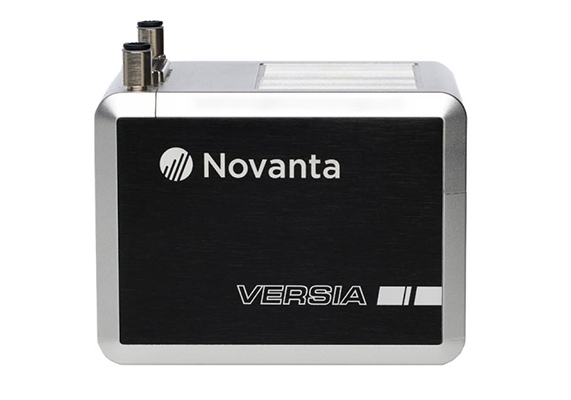

Versia 2D高級多用途振鏡掃描頭
Versia高級多用途振掃描頭采用了雙向通信協議，可適配模擬控制卡或數字式控制卡，可適配更大孔徑，更高激光功率，可對指定應用單獨優化。
|
規格 |
Versia-2D-14 mm |
|
鏡片通光孔徑 |
14mm |
|
掃描類型 |
矢量掃描 |
|
掃描角度 |
±21° |
|
重復精度 |
<2 μrad |
|
長時間漂移 |
<25 μrad |
|
長時間比例漂移 |
<40 ppm （30分鐘預熱后，24小時運行，單軸） |
|
溫度偏差漂移 |
<10 urad//℃ |
|
溫度比例漂移 |
<10 ppm/℃ |
|
波長選項+最大功率 |
CO?激光 :9.2-10.6μm最高200W；光纖激光：1040-1090nm最高200W |
|
綠光：532nm|請與廠家確認 紫外：353-357nm|請與廠家確認 |
|
|
指令比特率 |
16 bit(XY2-100); 20 bit (NVL-100) |
|
通信接口 |
XY2-100； NVL-100 |
|
IP 等級 |
IP54 |
|
電源需求 |
48V,5A RMS |
|
工作溫度 |
15°℃-40 ℃ |
|
重量(近似值) |
2.12kg |
|
尺 寸 ( L x W x H） |
99mmx99mmx132.20mm |
|
優化舉例 |
激光微加工-OLED面板 |
|
步進響應時間(全角度1%) |
400μs |
|
最大速度 |
> 80rad/s |
|
循跡誤差 |
<230μs |

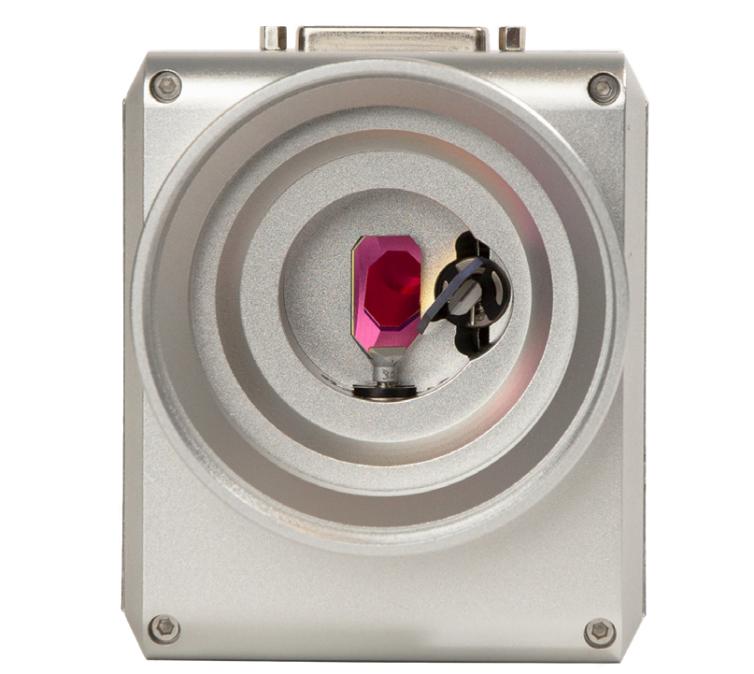

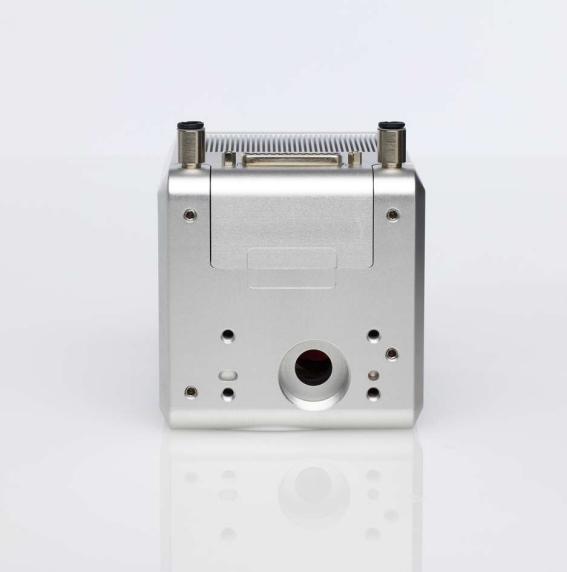

Lightning II 2D旗艦高精度高速振鏡掃描頭
Lightning II即“閃電2代”是我們的旗艦數字驅動激光掃描頭，同時具備快速，高精度和長時間穩定工作的優點。是鉆通孔，增材制造，微加工等應用的理想工具。
Lightning II參數指標：
|
型號:Lightning II 2D |
14 mm |
20 mm |
25 mm |
30 mm |
|
鏡片通光孔徑 |
14 mm |
20 mm |
25 mm |
30 mm |
|
掃描角度 |
±22° |
±20° |
±17° |
±20° |
|
步進響應時間 |
0.36 ms |
0.37 ms |
0.36 ms |
0.55 ms |
|
常規工作速度 |
50 rad/s |
50 rad/s |
50 rad/s |
50 rad/s |
|
波長選項 |
355nm/532nm/1030-1080nm/9.4-10.6μm;寬帶:350nm-12μm |
|||
|
重復性 |
<1 μrad |
|||
|
抖動 |
<1 μrad |
|||
|
長時間漂移 |
10 μrad |
|||
|
溫度漂移 |
2 μrad/℃ |
|||
|
線性度 |
99.9% |
|||
|
定位分辨率 |
24-bit |
|||
|
數字通訊接口 |
GSBus or XY2-100 |
|||
|
狀態信號反饋 |
Status Signals Position Acknowledge,System Ready |
|||
|
指令分辨率 |
24-bit(GSB)or 16-bit(XY2-100) |
|||
|
水冷溫度 |
20.0 ℃±2.5℃ |
|||
|
冷卻水需求 |
蒸餾水，含緩蝕劑，如Optishield Plus或同等產品 |
|||
|
電源需求 |
+15V to +48V DC,3A RMS each,6A peak |
|||
|
工作溫度 |
15°℃ to 35℃ |
|||
