PR1050超寬動態范圍光譜式輻射亮度計
- PR1050
超寬動態范圍光譜測量儀
可確保精度、速度和靈活性的成熟可靠的技術

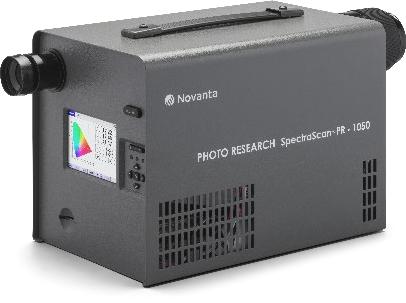

Photo Research PR-1050 SpectraScan 光譜測量儀以數十年的工程專業知識為依托，以行業領先的 Photo Research7系列為基礎打造而成。PR- 1050具有對任何基于光譜的光度和色度測量儀而言都最為關鍵的兩個屬性 — 卓越的靈敏度和速度。此外,為了滿足對近眼顯示屏進行測量的需求，PR-1050還可直接安裝增強和虛擬現實 (AR/VR) 鏡頭，幫助用戶對AR/VR 目標區域中的光進行測量。
PR-1050專為需要精確測量各種光源的應用（如顯示監視器、投影儀、反射面以及工業應用）而設計，其動態范圍可達到行業領先的500,000,000:1， 是用于測量設備輸出的理想解決方案。該產品可測量從黑色到全白色的設備輸出，無需外部衰減元件，也無需對光學幾何進行任何更改。
PR-1050可安裝可選的專用增強和虛擬現實 (AR/VR) 鏡頭，幫助用戶對AR/VR 目標區域中的光進行測量。
特性和優勢：
增強(AR)和虛擬現實(VR)測試： 可用的 AR/VR 光圈直徑：3mm、4mm和5mm。
寬動態范圍：無需添加外部濾光器或更改通光孔徑，即可測試所有顯示屏/背光。
可變光譜帶寬：對于從OLED到激光源等所有顯示技術，均表現出出色的光譜分辨率。
高速周期時間：大幅縮短顯示屏產品測試/校準所需的總時間。
典型應用：
- OLED、LCD、microLED 屏
- 增強和虛擬現實設備
- 汽車和航空航天顯示屏
- 激光投影儀校準
- 顯示屏背光測試
|
規格 |
值 |
規格 |
值 |
|
探測器元件 |
背照式CCD-512個制冷探測單元 |
顏色精度* |
對于A 光源(2856K),在5.14E-4 cd/m²亮度下,CIE 1931x, y基色的顏色精度為±0.0015 |
|
光譜帶寬 |
2、5 或8nm, 或自動調節2、4和8nm 帶寬 |
顏色重復性* |
對于 A光源(2856K),在 1.19E-2 cd/m²亮度下,CIE 1931x, y基色的顏色重復度為±0.0005 |
|
曝光時間范圍 |
7 ms-2 min |
偏振誤差 |
<0.2% |
|
3.34cd/m2及2°通光孔徑時的測量時間 |
300 ms |
雜散光 |
<0.06% |
|
波長精度 |
<0.4nm |
存儲 |
安全數字(SD)卡 |
|
光譜分辨率 |
1 nm |
自動同步范圍 |
20 至 2000 Hz |
|
數字分辨率 |
16位 |
接口 |
USB、RS232 |
|
可用通光孔徑 |
2°、1°、0.5°、0.25°、0.2°、0.125°、0.1°、0.1°x1°(垂直狹縫) ,0.5°x1.5°(水平狹縫) |
電源 |
鋰離子電池或交流適配器 (90-240 VAC) |
|
亮度靈敏度*+ |
1.71E-5 cd/m² |
電池使用時間 |
8小時 |
|
亮度精度* |
對于NIST可追蹤的標準A 光源(2856K), 在5.14E-4 cd/m²亮度下,精度為±2% |
重量 |
6.01 kg |
|
亮度重復性* |
對于 NIST 可追蹤的標準A光源(2856K), 在5.14E-4 cd/m²亮度下,重復性為≤1% |
尺寸 |
28.0x 17.0x 20.3cm |
|
|
|
工作溫度 |
1至35℃ 0-90% 相對濕度, 無冷凝 |
*亮度值使用2°通光孔徑和8nm帶寬進行計算。
+最小靈敏度值在 10：1信噪比下進行計算。
規格如有更改，恕不另行通知。
PR-1050 通光孔徑與測量光斑直徑
|
|
通光孔徑 |
|||||
|
附件 |
距離 |
2° |
1° |
0.5° |
0.25° |
0.1° |
|
MS-75 (355 mm 至無限大) |
355mm
305m |
10.5mm
10.64 m |
5.25mm
5.23m |
2.63 mm
2.66m |
1.315mm
1.33m |
0.525 mm
532mm |
|
SL-0.5X |
94.1 至 137 mm |
3.0 至 5.08 mm |
1.50 至 2.54 mm |
0.75至 1.27 mm |
0.375 至 0.635 mm |
0.15 至 0.254 mm |
|
SL-1X |
46 至 66 mm |
1.78至 2.64mm |
0.890 至 1.32mm |
0.445 至 0.660mm |
0.226 至 0.330 mm |
0.089 至0.132mm |
|
MS-7.5 |
100mm
30.5m |
35.0mm
10.64m |
17.5mm
5.32m |
8.75mm
2.66 m |
4.38cmm
1.33m |
1.75mm
5.32mm |
|
LA-730 |
接觸 |
13.2mm |
13.2mm |
13.2mm |
13.2mm |
13.2mm |
|
FP-730 |
接觸 |
3.17 mm |
3.17 mm |
3.17 mm |
3.17 mm |
3.17 mm |
PR-1050 亮度范圍表 (cd/m2)
|
|
通光孔徑 |
||||
|
附件 |
2° |
1°
|
0.5°
|
0.25°
|
0.1°
|
|
MS-75 |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
SL-0.5X |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
SL-1X |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
MS-7.5 |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
LA-730 |
1.71E-05至1.71E+04
|
6.85E-05至6.85E+04
|
2.74E-04至2.74E+05
|
1.10E-03至1.10E+06
|
6.85E-03至6.85E+06
|
|
FP-730 |
4.28E-05至1.07E+05
|
1.71E-04至4.28E+05 |
6.85E-04至1.71E+06
|
2.74E-03至6.85E+06
|
1.71E-02至4.28E+07
|
|
CR-730 (fc) |
1.00E-05至3.43E+04 |
4.00E-05至1.37E+05 |
1.60E-04至5.48E+05 |
6.40E-04至2.19E+06 |
4.00E-03至1.37E+07 |
自 20 世紀 40 年代初以來，Photo Research 產品一直是電影行業的黃金標準。自那時起，這些產品拍出了贏得無數奧斯卡金像獎的一部部電影，并且不斷提高光和顏色測量的標準。如今，Photo Research 提供各種光度計和Photo Research SpectraScan® 光譜測量儀系列產品，可基于光譜測量光的光度和色度。此系列提供各種手持式便攜型號，涵蓋了各種光譜范圍和分辨率，可以測量一系列光源，例如顯示監視器、投影儀、反射面和工業應用（視覺顯示測試、LED 測試、電影和視頻后期制作、汽車/航空航天顯示屏以及牙科顏色測試）。
Novanta 是備受醫療和先進工業技術原始設備制造商信賴的技術合作伙伴，在光子學、視覺和精密運動技術方面擁有深厚的專有技術和專業知識。
