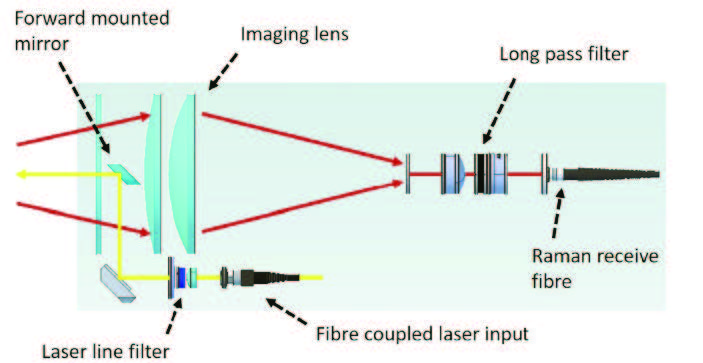

遠程拉曼光譜解決方案
- -
|

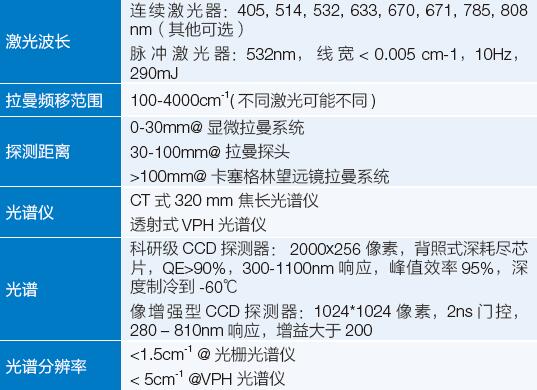

激發波長 |
405, 514, 532, 633, 670, 671, 785, 808 nm. 其他可選 |
|
光譜范圍 |
100-4000 cm-1 ( 不同激光器范圍不同 ) |
|
焦距 |
20 mm to 100 mm |
|
樣品端光斑大小 |
~100 um @ 100 um 芯徑激發光纖 |
|
工作距離 |
20 ~100 mm |
|
數值孔徑 |
0.22 @40 mm 焦距 |
|

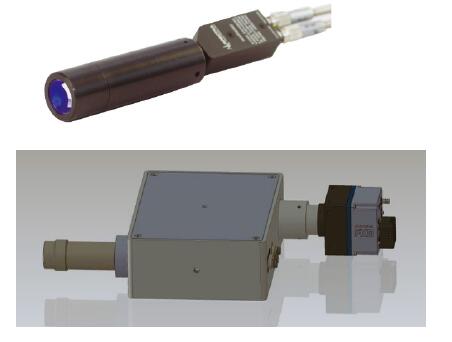

探頭尺寸 |
2.25" L x 0.96" W x 0.58" H |
|
探頭材質 |
超硬氧化鋁或者 316 不銹鋼 |
|
探頭柄尺寸 |
1.125” 直徑 x 3.8” 長度 |
|
探頭柄材質 |
316 不銹鋼 |
|
濾光片效率 |
O.D >6 |
|
操作溫度 |
0-85 ? C |
|
最大操作壓力 |
15 psi |
|
光纖配置 |
100/100 um 標準配置，其他可選 |
|
接口類型 |
FC 或者 SMA |
|
其他 |
可定制 |

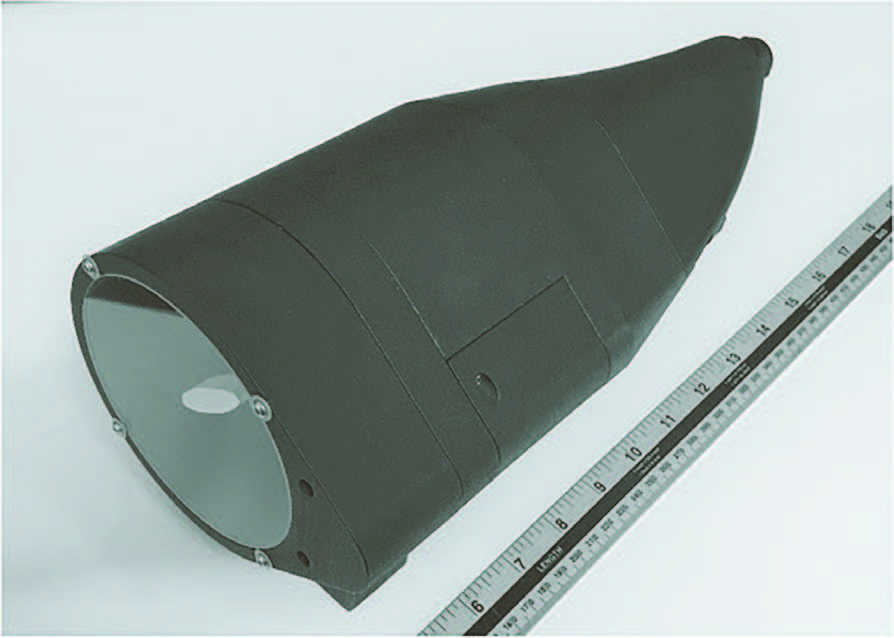

望遠鏡
|
激發波長 |
532nm,785nm，其他可定制 |
|
光譜范圍 |
200-4000 cm-1 ( 不同激光器范圍不同 ) |
|
焦距 |
1000mm 標配，其他可選 |
|
樣品端光斑大小 |
~100 um @ 100 um 芯徑激發光纖 |
|
激光器接口 |
FC/APC |
|
光譜儀接口 |
SMA |
激光器
|
激光器 |
脈沖激光器 |
光纖激光器 |
|
激發波長 |
532nm |
532nm |
|
脈沖能量 / 功率 |
290mJ |
100mW |
|
重復頻率 |
10Hz |
CW |
|
線寬 |
< 0.005 cm-1 |
＜ 0.00001nm |
光譜儀
|
類型 |
C-T 式影像 校正光譜儀 |
VPH 光譜儀 |
|
焦距 |
320mm 焦距 |
85mm 焦距 |
|
通光孔徑 |
F/4.2 |
F/1.8 |
|
光譜范圍 |
200-1100nm |
532-680nm |
|
光譜分辨率 |
優于 2cm-1 @1800 刻線光柵 |
5cm-1 @1800 刻線光柵 |
探測器
|
類型 |
ICCD |
CCD |
|
有效像素 |
1024*1024 |
2000 x 256 |
|
像元尺寸 |
13um*13um |
15 x 15 µm |
|
有效探測面尺寸 (18mm MCP） |
13.3mm*13.3mm |
|
|
最短光學門寬 |
＜ 2ns |
無 |
|
讀出噪聲 |
5 e- |
4.5 e- |
|
門控 |
2ns |
無 |
|

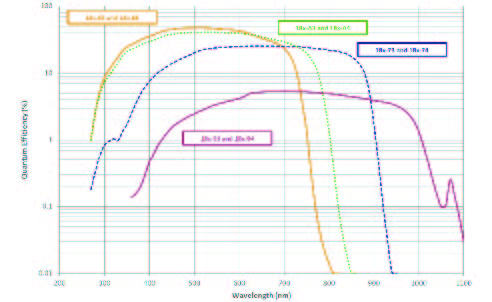

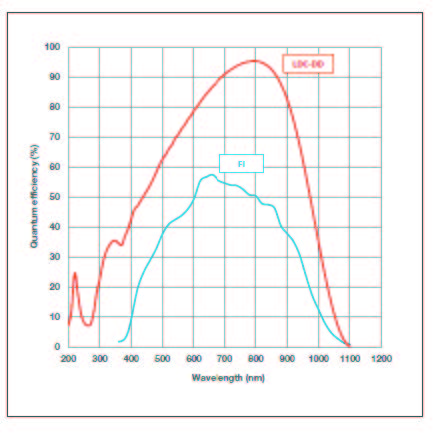

響應范圍 |
280 – 810nm |
200-1100nm |
典型應用

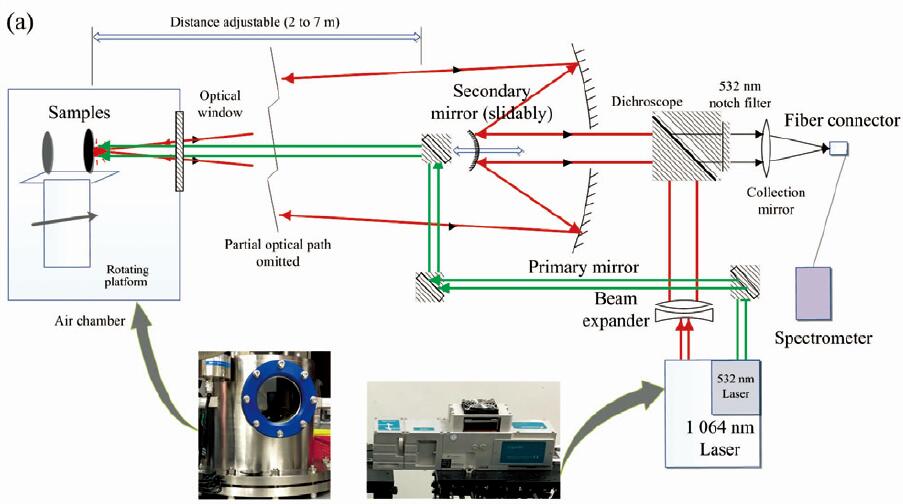

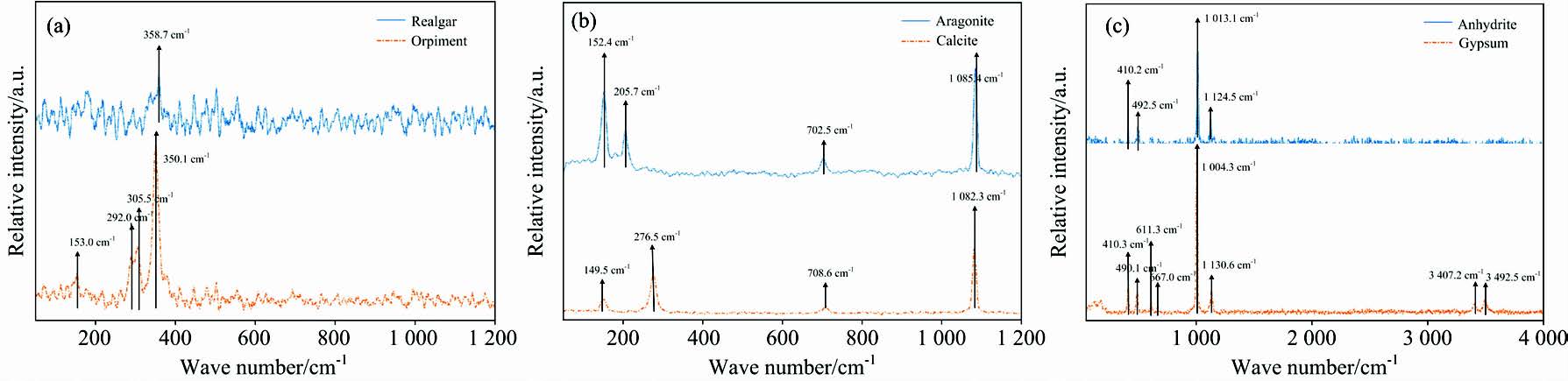

中國科學院萬雄老師設計了一款激光誘導擊穿光譜LIBS+ 拉曼系統在火星模擬環境下礦物樣品的綜合檢測能力，采用卡塞格林望遠鏡結構，遠程脈沖拉曼光譜激發，成功檢測了8 種典型礦物質（孔雀石、藍銅礦、雄黃、文石、方解石、硬石膏和石膏等），實驗結果表明，該系統可以在火星條件下有效分析礦物種類和成分。

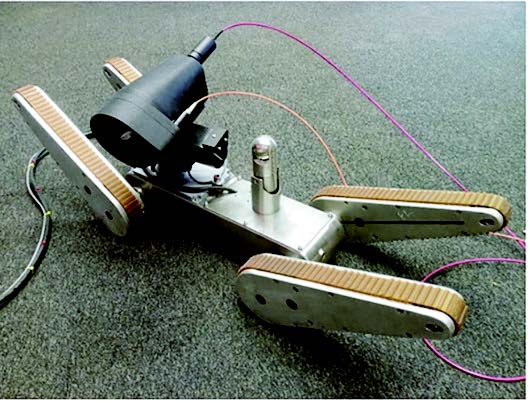

放射性核污染物檢測
礦物勘探
遠程拉曼光譜探測技術在礦物與有機質分析方面的獨特能力，使得這一技術非常適用于行星表面探測等任務中。
材料生長原位監測

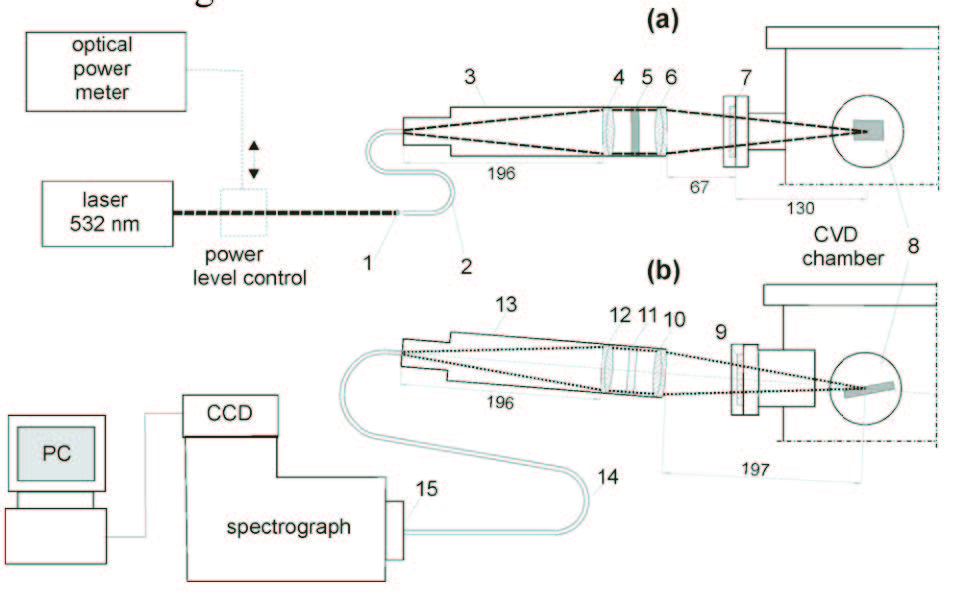

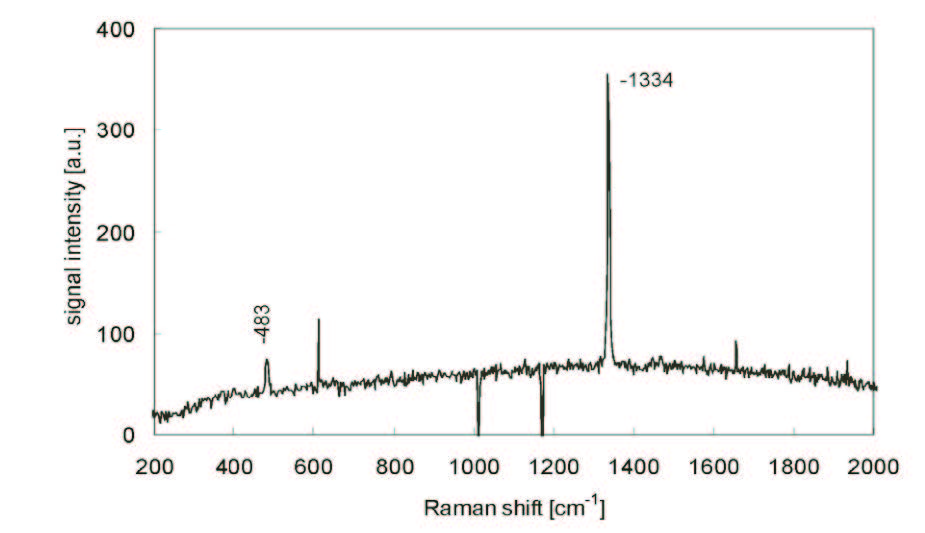

遠程拉曼光譜技術可實現原位監測材料生長過程，如成分含量、結晶度、缺陷量、薄膜生長速率等參數。M. Gnyba 等人設計遠程拉曼光譜技術用于原位監測CVD 制備金剛石膜生長過程，探測距離最高達197mm， 文中采用的工作距離為20cm。
