高速像增強相機模塊 HiCATT
- HiCATT
HiCATT是一款用于同高速相機共同工作使用的像增強模塊。該模塊可以實現弱信號放大到10000倍以上，提高高速相機的靈敏度，從而實現高速的弱光成像。HiCATT有高質量的鏡頭耦合裝置，適合市面上主流高速相機接口。
Hi CATT的像增強器是混合的，含有兩級，直徑可以是25mm或18mm。前一級是二代或是三代管的MCP像增強器，可以提供很高且可調的增益。第二級是一個一代管的增強器（booster），可以在高幀率的情況下增強成像強度。在門控模式下，第一級可以作為納秒兩級的光電開關。像增強器的工作頻率在Burst模式下可以到2.5MHz
關鍵優勢：
- 方便耦合市場上主流高速相機（最快到300，000fps）
- 高分辨像增強器：提供二代或三代像增強器，可覆蓋從紫外、可見到近紅波段。
- 極小門寬：最小可達3ns（FWHM）
- 接受高速重復頻率，最快可達300KHz/2.5MHz burst
- 緊湊型設計
- 過曝保護：用戶可自定義陽極電流上限
應用：
- 激光誘導熒光（LIF）
- 粒子圖像測速（PIV）
- 燃燒實驗
- 單光子成像
- 生物、化學發光成像
- 等離子體物理
- 天文
- 時間分辨成像和光譜

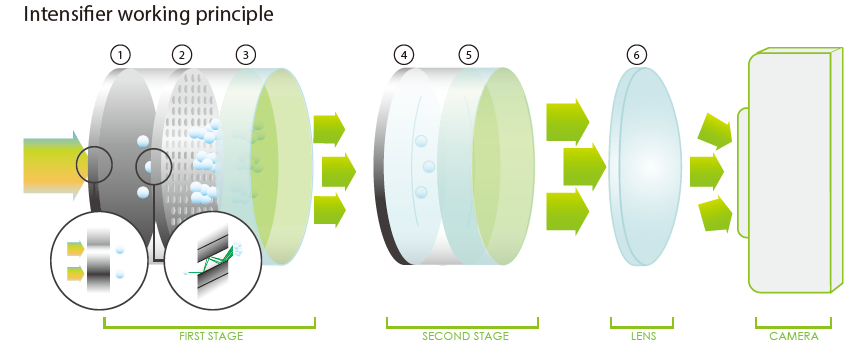

設備簡圖
設備參數：
|
Min. gate width (FWHM) |
HiCATT G 40n: 40ns HiCATT G 2n: < 3 ns with Gen II, 5 ns with Gen III |
|
|
Max. repetition frequency |
HiCATT G 40n: 100 kHz HiCATT G 2n: 300 kHz, 2.5 MHz in burst mode |
|
|
First stage image intensifier |
Proximity-focused Gen II or Gen III (filmless) |
|
|
Second stage image intensifier |
Proximity-focused Gen I |
|
|
Input window |
S20: Quartz. S25, GaAs, GaAsP: Borosilicate glass |
|
|
Sensitivity and spectral range |
See graph on page 3 (top-left) |
|
|
Photon gain (max) |
S20: 40000, S25: 30000, GaAs: 30000, GaAsP: 50000 |
|
|
Equivalent Background Input |
S20: 0.006, S25: 0.008, GaAs: 0.024, GaAsP: 0.006 photo e-/px/s |
|
|
Phosphor |
P46 (P20, P24, P43 on request) |
|
|
Input lens mount |
F-mount (C-mount on request) |
|
|
Output lens mount |
F-mount (C-mount on request) |
|
|
Available relay lenses |
1:1, 2:1, 3:1 |
|
|
Typical resolution on output (lp/mm) |
1:1 relay lens 2:1 relay lens 3:1 relay lens |
S20: 33, S25: 31, GaAs: 28, GaAsP: 26 S20: 66, S25: 62, GaAs: 56, GaAsP: 52 S20: 99, S25: 93, GaAs: 84, GaAsP: 78 |
|
|
HiCATT 18 |
HiCATT 25 |
|
Effective area |
Gen II: ø 17.5 mm, Gen III: 13.5x10 mm |
Gen II: ø 24.5 mm, Gen III: 16x16 mm |
|
Input diameter |
18 mm |
25 mm |
|
Input window thickness |
5.5 mm |
6.0 mm |
