鏡頭耦合像增強模塊IIM系列
簡 述：
IIM 系列全新升級版，深度契合客戶實際應用，根據應用場景分為A/B/C 三大結構設計，內部全部采用高度一體化結構設計，耦合25mm 大靶面像增強器， 可以提供光電轉換，增益以及高速快門功能，專門特殊設計用來通過Nikon -F 或C 接口安裝到用戶已有的CCD 相機，EMCCD，sCMOS 或高速相機上面。
品 牌：
Zolix
產品型號：
- IIM-A系列
- IIM-B系列
- IIM-C系列
鏡頭耦合像增強模塊IIM系列
當前在很多的科學研究中，比如燃燒診斷、微光夜視、單分子成像、蛋白質發光、熒光、粒子成像中信號都非常的微弱，有些甚至達到了單光子量級，如果使用普通的CCD 相機或高速相機很難得到很清楚的圖像，如果這時在相機前段加入一個圖像增強器，可以將信號放大103-107 倍，就可以得到很清楚的結果， 北京卓立漢光儀器有限公司*新推出的IIM 系列全新升級版鏡頭耦合像增強器模塊可以簡單方便的解決這個問題！

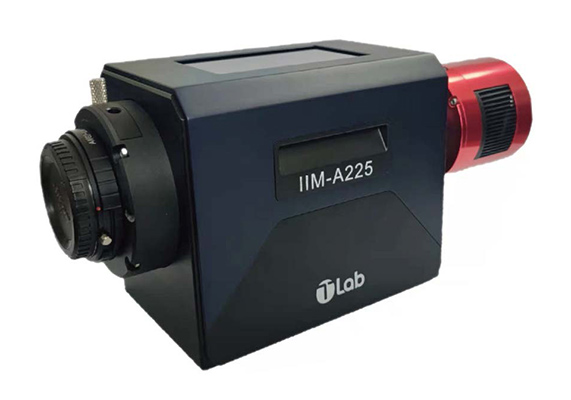

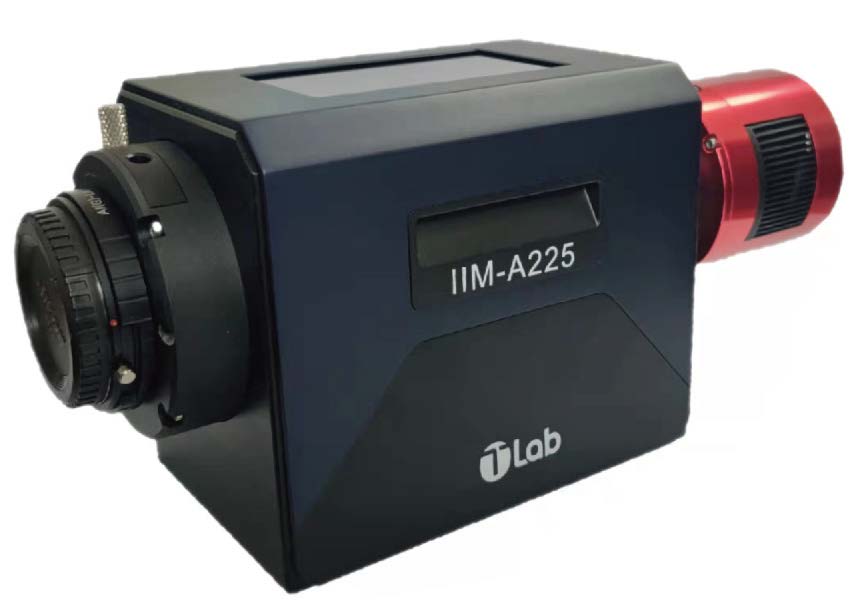

臺式桌面型IIM

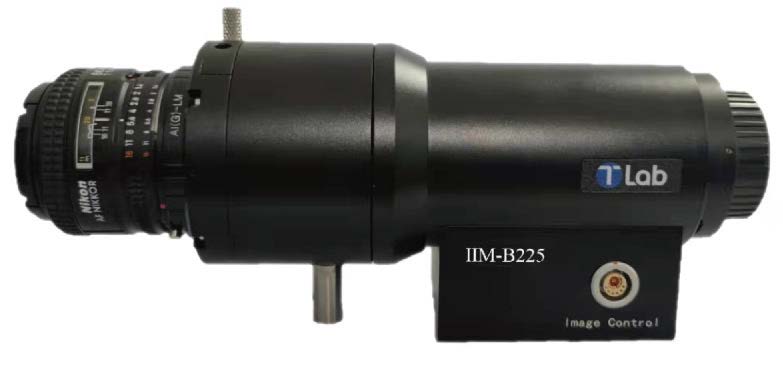

便攜手動型IIM

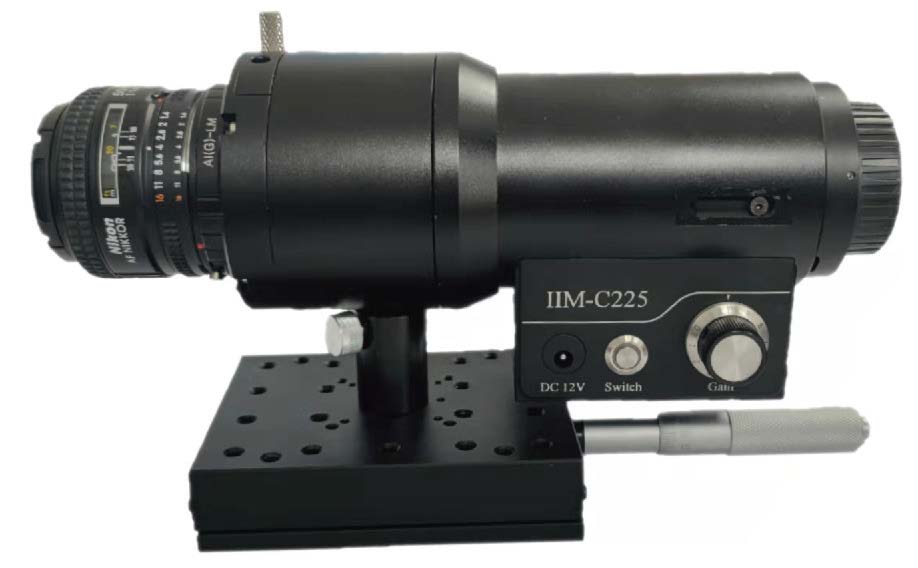

便攜遠程控制型IIM
IIM（Image Intensified Module）系列像增強器模塊適用應用場景：
• 粒子速度場影像（PIV）

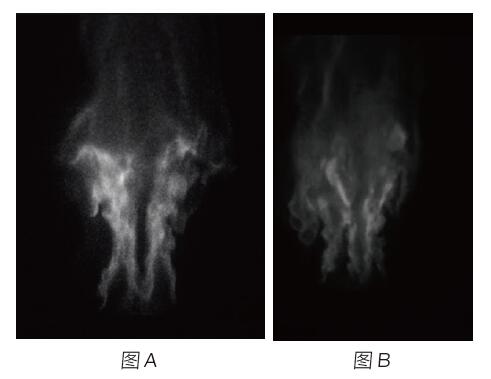

測試對象：
甲烷氣體的高速燃燒過程；
測試配置：
IIM-C225+ 高速相機，~5000X 增益，常開模式，310nm 帶通濾光片（紫外鏡頭）。圖A: 2000fps 幀頻，圖B: 5000fps 幀頻。
當前在很多的科學研究中，比如燃燒診斷、微光夜視、單分子成像、蛋白質發光、熒光、粒子成像中信號都非常的微弱，有些甚至達到了單光子量級，如果使用普通的CCD 相機或高速相機很難得到很清楚的圖像，如果這時在相機前段加入一個圖像增強器，可以將信號放大103-107 倍，就可以得到很清楚的結果， 北京卓立漢光儀器有限公司*新推出的IIM 系列全新升級版鏡頭耦合像增強器模塊可以簡單方便的解決這個問題！
臺式桌面型IIM
便攜手動型IIM
便攜遠程控制型IIM
• 粒子速度場影像（PIV）
• 激光誘導熒光成像（LIF）
• 燃燒場診斷成像
• 等離子體成像
• 單光子影像
• 生物化學發光成像
• 空間天文物理成像
IIM 系列全新升級版，深度契合客戶實際應用，根據應用場景分為A/B/C 三大結構設計，內部全部采用高度一體化結構設計，耦合25mm 大靶面像增強器， 可以提供光電轉換，增益以及高速快門功能，專門特殊設計用來通過Nikon -F 或C 接口安裝到用戶已有的CCD 相機，EMCCD，sCMOS 或高速相機上面。
| 規格型號 | IIM-A 系列 | IIM-B 系列 | IIM-C 系列 | ||
| 可選型號 | IIM-A125 IIM-A225 |
IIM-B125 IIM-B225 |
IIM-C125 IIM-C225 |
||
| 像增器參數 | |||||
| 增強器有效口徑 | 25mm MCP | ||||
| 輸入輸出窗口 | 輸入：熔融SiO2； 輸出：高通光玻璃GL | ||||
| 光電陰極 | 標準S20（Solar Blind, Bialkali, LNS20, S25 可選） | ||||
| MCP 類型 | 125 為單級25mm, 225 為雙極25mm | ||||
| 熒光屏類型 | 高亮熒光屏P20 & 高速熒光屏P46（P43/P47 亦可選） | ||||
| 空間分辨率lp/mm | 單級：35，雙極：20 | ||||
| MCP 輻射增益@500nm | 單級125： >=10,000watts/watt @P20 ， >=3,000w/w@P46 雙級225： >=1000,000w/w@ P20 , >=250,000w/w@ P46 |
||||
| 門控寬度 | 快速門控（F）: <=3ns , 慢速門控：>50ns—DC | / | |||
| 光學參數 | |||||
| 輸入接口 | Nikon F 鏡頭接口（其他接口可選） | ||||
| 輸出轉接口 | Nikon F 或C 接口（其他接口可選） | ||||
| 內部中繼鏡頭 | 標準：50mm F1.2 1:1 & 2:1 放大倍率可選 | ||||
| 控制模式 | |||||
| 控制方式 | 一體式觸摸屏 | TD530 遠程控制盒 | 手動控制 | ||
| 工作模式 | 常開模式 , 門控模式 , 內觸發模式（S,G,I） | 常開模式 | |||
| 門控延遲控制 | 觸摸屏數字設置 0-2 S | 無 | |||
| 增益控制 | 觸摸屏數字設置 0-100% | 手動旋鈕 | |||
| 輸入輸出 | 三路同步信號輸出，SMA 接口 | 無 | |||
| 觸發沿 | 上升或下降沿可選 | 無 | |||
甲烷氣體的高速燃燒過程；
測試配置：
IIM-C225+ 高速相機，~5000X 增益，常開模式，310nm 帶通濾光片（紫外鏡頭）。圖A: 2000fps 幀頻，圖B: 5000fps 幀頻。
