高分辨率X-Ray FDS 系列探測器
- FDS 1.41_MP
- FDS 2.38_MP
- FDS 6.02_MP
PSL 高性能大面陣X-Ray CMOS 相機
英國PSL 公司是一家獨立的高科技科學探測系統制造商，其產品覆蓋從可見光到X 射線和中子探測范圍。提供的相機從*新的CCD、EMCCD、sCMOS和SWIR傳感器到X射線和增強型ICCD相機以及Laue衍射系統。致力于為科學、工業、醫療和軍事領域的客戶提供服務， 可以根據客戶的具體要求設計成像系統和相機，并為原始設備制造商客戶提供具有成本效益的批量生產。PSL 具有設計和建造系統以及承擔研發項目的能力，其工程團隊在各個領域擁有廣泛的經驗，并能夠將這些經驗、知識傳授給客戶。

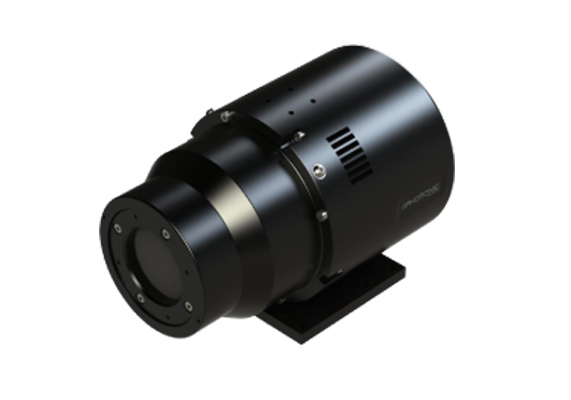

高分辨率X-Ray FDS 系列探測器
該探測器系列提供從8.7mm x 6.7mm 到高達50mmx 40mm 的有效探測面積以及600 萬像素的分辨率。相機上沉積的閃爍體可以滿足從12keV 到300keV 的X-RAY 探測。芯片陣列可以使用多個模塊組合，以提供*高可達2400 萬像素的分辨率。FDS 6.02MP X-Ray 相機可以提供高達1.5 fps 的全幅采集速度或6 fps@2×2binning 的采集幀頻，以滿足實時快速高分辨的采集數據的需求。
內置的快門允許無漏光，以及Shutterless模式下的采集，即使曝光時間降到微秒范圍。當使用局部區域模式或行掃描模式時，可以達到>10fps以上的幀頻。設備伺服驅動程序控件允許通過現有GUI接口進行遠程獲取數據。探測器同時具有常規14Bit 和18Bit高動態范圍兩種AD轉換。
• 單模組最大有效尺寸：50x40mm，• 多模陣列最大尺寸：100x80mm/200x40mm
• 閃爍體： Gadox:Tb：5-55 keV
• 結構化CSI 閃爍器： 20-300KeV;
• 完美的集成/ 讀出 同步，100% 占空比采集
• 可提供OEM 客戶定制版本
|
型號 |
高分辨率X 射線FDS 系列探測器 |
|||
|
FDS 1.41_MP |
FDS 2.38_MP |
FDS 6.02_MP |
||
|
分辨率 |
1360×1040 |
1940×1460 |
2750×2200 |
|
|
像元尺寸(μm) |
6.45×6.45,10.32×10.32 14.65×14.65, 22.57×22.57 |
4.54×4.54，11.35×11.35， 18.16×18.16 |
|
|
|
芯片尺寸(mm) |
8.77×6.71,14.35×10.73 19.93×15.23, 30.70×23.48 |
8.81×6.63 22.05×16.57 35.24×26.52 |
12.50×10.00 31.25×25.00 50.00×40.00 |
|
|
預覽模式 bin 2×2 @25MHz |
>25fps |
>14fps |
>6fps |
|
|
幀率 |
7.5fps |
3.7fps |
1.6fps |
|
|
滿阱容量 |
22,000 e- |
13,000 e- |
||
|
讀出噪聲 （插入降噪） |
6-7e- 3-4e- |
5-6e- 3-4e- |
||
|
暗電流 |
0.06 e/pix/s |
0.00180 e/pix/s |
||
|
峰值QE |
62% |
77% |
||
|
曝光時間 |
5μs~35min |
|||
|
芯片溫度 |
-20 ° C |
|||
|
A/D |
14bit |
|||
|
拓展的動態范圍 拓展滿井容量 |
18bit 352,000e- |
18bit 208,000e- |
||

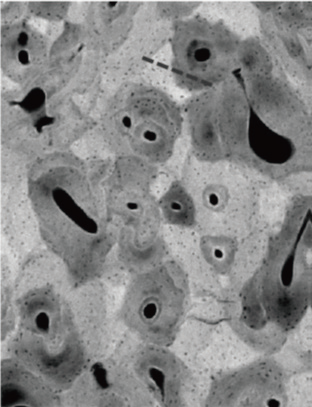

髂骨活檢，<1um 分辨率，45KV,55uA

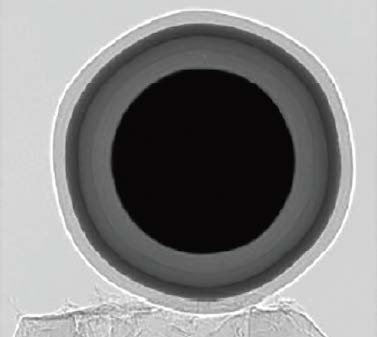

石墨球： 1um 分辨率，FDS
