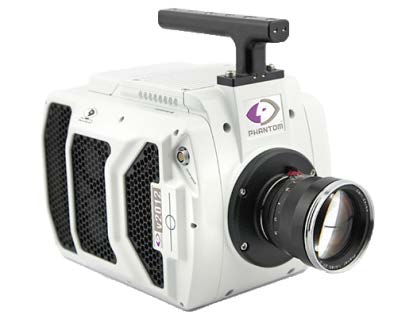

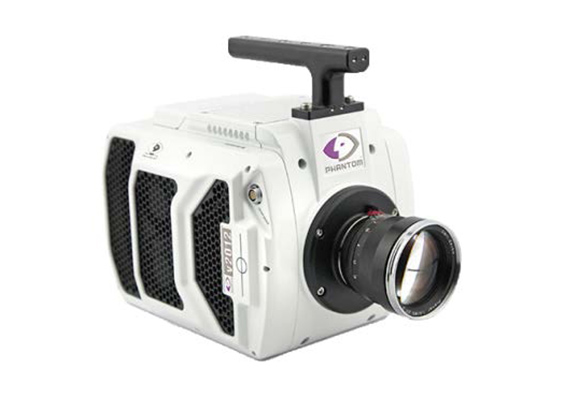

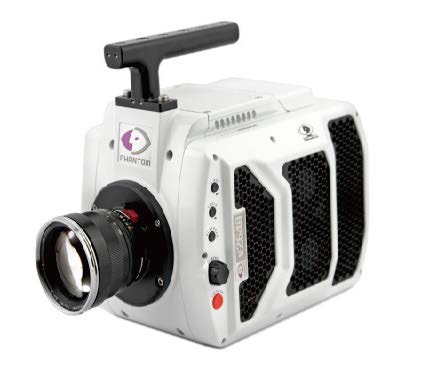

Phantom高速相機
- v2012
- v2640
- VEO 410
- VEO 710
- VEO 640
Phantom 高速攝像產品核心技術
1. 先進的CMOS 設計及制造技術，滿足不同應用需求
a) 像素尺寸：5.6um，10um，20um，28um
b) 分辨率：640x480，1280x800，1280x1024，1280x1280，2560x1600，2048x1952，4096x2304
2. 超高感光靈敏度（ISO12232 Ssat）：*高100000T ，保證高速低曝光下的圖像質量
3. *高拍攝速率：絕大多數產品高達600000fps *高拍攝速率
4. 超大存儲容量：VEO 系列*高72GB，UHS 系列*高288GB
5. 超高速數據下載：10Gb 以太網（VEO 系列、UHS 系列）600MB/s 下載速率
6.Cinemag 技術：512GB（v 系列），8TB（UHS 和Flex4K）
a)1Gpx/s 大容量非易失直接拍攝和存儲功能
b)1GB/s 超高速數據下載速率
7. EDR 技術：同一幀圖像中可以設置兩個曝光時間，過曝區域自動調用低曝光時間，有效擴展動態范圍
• 支持*高達288GB 高速內存
• 高達28um 像元尺寸，具備超高感光靈敏度100000T ISO12232SAT 標準
• 支持*高8TB Cinemag V 大容量非易失存儲，1Gpx/s 拍攝速率下連續記錄時間超過1 小時
• 標配千兆以太網和10Gb 超高速數據接口，圖像下載速率高達600MB/s
UHS-40 系列（V1840/V2640），主要特點
• 超高拍攝速率：2048x1952@6600fps，1024x976@25000fps *高拍攝速率高達300000fps（V2640）
• 支持*高達288GB 高速內存
• 13.5um 像元尺寸，binning 模式下27um 像元尺寸， 兼顧低速高分辨率，高速高感光度要求
• 支持*高8TB Cinemag V 大容量非易失存儲，1Gpx/s 拍攝速率下連續記錄時間超過1 小時
• 標配千兆以太網和10Gb 超高速數據接口，圖像下載速率高達600MB/s
• 可選模式：標準（CDS）模式；標準Binned 模式；高速（HS）模式；高速BF 模式；高速Binned 模式，滿足不同應用場景拍攝需求
VEO410/VEO710，主要特點
• 12 位百萬像素CMOS 傳感器，像素尺寸20umx20um
• 拍攝速率：VEO410: 1280x800@5200fps，*高拍攝速率高達600000fps
VEO710: 1280x800@7400fps，*高拍攝速率高達680000fps
• 支持*高達72GB 高速內存
• 標配千兆以太網和可選配10Gb 超高速數據接口，圖像下載速率高達600MB/s
• EDR 曝光控制可在1 幀圖像中設置2 種曝光時間，有效擴展動態范圍，避免強光對成像的影響
VEO340/VEO640，主要特點
• 12 位四百萬像素CMOS 傳感器，像素尺寸10umx10um
• 拍攝速率：VEO340: 2560x1600@800fps，*高拍攝速率高達280000fps
VEO640: 2560x1600@1400fps，*高拍攝速率高達350000fps
• 支持*高達72GB 高速內存
• 標配千兆以太網和可選配10Gb 超高速數據接口，圖像下載速率高達600MB/s
• EDR 曝光控制可在1 幀圖像中設置2 種曝光時間，有效擴展動態范圍，避免強光對成像的影響
主要型號參數列表：
|
型號 |
v2012 |
v2640 |
VEO 410 |
VEO 710 |
VEO 640 |
|
最高分辨率@ 拍攝速率 |
1280×800 @22600 幀/ 秒 |
2048×1952@4855 幀/ 秒（標準） 2048×1952@6600 幀/ 秒（高速） |
1280× 800 @5200 幀/ 秒 |
1280× 800 @7400 幀/ 秒 |
2560× 1600 @1400 幀/ 秒 |
|
最高拍攝速率 |
651150 幀/ 秒（標準）； 1000000 幀/ 秒（可選） |
303460 幀/ 秒 |
600000 幀/ 秒 |
680000 幀/ 秒（標準）； 1000000 幀/ 秒（可選） |
350000 幀/ 秒 |
|
傳感器參數 |
像素數: 1280× 800 像元大小: 28μ m 傳感器尺寸(mm): 35.8× 22.4 靈敏度:100000 黑白10000 彩色 |
像素數: 2048× 1952 像元大小: 13.5μm, 傳感器尺寸(mm): 27.6× 26.3 靈敏度: 標準模式:80000 黑白；16000 彩色； 高速模式:64000 黑白；16000 彩色； 高速BF 模式:12500 黑白；2500 彩色； 標準/ 高速Binned 模式:125000 黑白 |
像素數: 1280× 800 像素大小: 20μ m 傳感器尺寸(mm): 25.6× 16.0 靈敏度: 40000 黑白； 10000 彩色 |
像素數: 1280× 800 像素大小: 20μ m 傳感器尺寸(mm): 25.6× 16.0 靈敏度: 40000 黑白； 10000 彩色 |
像素數: 2560× 1600 像素大小: 10μ m 傳感器尺寸(mm): 25.6× 16.0 靈敏度: 40000黑白； 6400 彩色 |
|
曝光 |
最短曝光時間:1μs（標準）； 290ns（可選） 快門類型: 電子快門， 全域 EDR 曝光控制:1 幀圖像可設置2 種曝光時間 自動曝光控制: 自適應調節曝光時間 |
最小曝光時間: 1μs； 499ns/142ns（可選） 快門類型: 電子快門；全域 自動曝光控制: 自適應調節曝光時間 PIV 曝光模式 |
最小曝光時間: 1μs 快門類型: 電子快門； 全域 EDR 曝光控制: 1 幀圖像可設置2 種曝光時間 自動曝光控制: 自適應調節曝光時間 PIV 曝光模式 |
最小曝光時間: 1μs （標準）； 300ns（可選） 快門類型: 電子快門； 全域 EDR 曝光控制: 1 幀圖像可設置2 種曝光時間 自動曝光控制: 自適應調節曝光時間 PIV 曝光模式 |
最小曝光時間: 1μs 快門類型: 電子快門；全域 EDR 曝光控制: 1 幀圖像可設置2 種曝光時間 自動曝光控制: 自適應調節曝光時間 PIV 曝光模式 |
|
內存容量/ 記錄時間 |
1280x800@22600 幀/ 秒: 72G（2.24s）； 144G（4.47s）； 288G（8.95s） |
2048×1952@4855 幀/ 秒: 72G（2.66s）144G（5.31s）288G （10.62s）; 2048×1952@6600 幀/ 秒: 72G（1.95s） 144G（3.91s）288G （7.81s） |
1280×800@5200 幀/ 秒: 18G（2.42s） 36G（4.84s） 72G（9.68s） |
1280×800@7400 幀/ 秒: 18G（1.70s） 36G（3.40s） 72G（6.80s） |
1280× 800@3200 幀/ 秒: 18G（3.93s） 36G（7.86s） |
|
存儲卡 |
CineMag V（可選）:2TB/8TB |
CineMag V（可選）: 2TB/8TB |
CFast 2.0: 最大256GB |
CFast 2.0: 最大256GB |
—— |
|
觸發 |
觸發點可控（前/ 后觸發記錄）； IBAT；軟件觸發；OCC 觸發； 硬件觸發（BNC）； Burst 模式 |
觸發點可控（前/ 后觸發記錄）； IBAT；軟件觸發；OCC 觸發；硬件觸發（BNC）； Burst 模式 |
觸發點可控（前/ 后觸發記錄）； IBAT； 軟件觸發；OCC 觸發（VEO 410S）；硬件觸發（BNC） |
觸發點可控（前/ 后觸發記錄）； IBAT； 軟件觸發；OCC 觸發（VEO 710S）；硬件觸發（BNC） |
觸發點可控（前/ 后觸發記錄）； IBAT；軟件觸發； 硬件觸發（BNC） |
|
時間精度/ 幀同步 |
獨立FSYNC BNC 同步端口，支持內部/ 外部時鐘源；IRIG in/out; Ready output; Strobe output |
時間精度: 11.36ns。獨立FSYNC BNC 同步端口，支持內部/ 外部時鐘源； IRIG in/out; Ready output; Strobe output |
時間精度: 20ns。獨立FSYNC BNC 同步端口， 支持內部/ 外部時鐘源； IRIG in/out |
時間精度: 20ns。獨立FSYNC BNC 同步端口，支持內部/ 外部時鐘源； IRIG in/ out |
時間精度: 20ns。獨立FSYNC BNC 同步端口，支持內部/ 外部時鐘源； IRIG in/ out |
|
通訊接口 |
千兆以太網； 10Gb 以太網 |
千兆以太網； 10Gb 以太網 |
千兆以太網（標準）； 10Gb 以太網（可選）Fischer（VEO 410S）； RJ45（VEO 410L） |
千兆以太網（標準）； 10Gb 以太網（可選） Fischer（VEO 710S）； RJ45（VEO 710L） |
千兆以太網（標準）； 10Gb 以太網（可選） Fischer（VEO 640S）； RJ45（VEO 640L） |
• 不同像增強器口徑尺寸：25mm,40mm,75mm;
• 不同增益大小： 單級MCP:103, 雙極MCP:106
• 耦合中繼鏡： 1:1,2:1；
• 不同門控大小： 5ns, 10ns,100ns 等
• 小型脈沖同步延遲模塊： 精度<10ns ；
• 增強器電源
